BALANS ALMA

SKF CMXA 80 vibrasyon analizör cihazı ve balans kiti ile sahada tek ve çift düzlem balans alımını yapmaktayız.

Örnek tek düzlem balans alma prosedürü aşağıdaki gibidir;

Fan üzerindeki 16 adet fan kanadından biri referans noktası seçilir .
Bu referans noktasına göre alınan referans ölçümü  balans (devir) katında 4,81 mm/sn RMS olarak 16,8 ° açı kaydedildi.

Referans seçilen fan kanadını gövdeye bağlayan 4 adet civatalardan biri sökülerek 103,25 gr ağırlık ilave edilerek tekrar sıkıldı . Yapılan deneme ağırlığı testi sonucunda 1 . kat balans katında 4,7628 mm/sn RMS olarak 299,9 ° açı kaydedildi.

0 ° ye konula 103.25 gr ağırlığın meydana getirdiği 299.9 ° 4,7628 mm/sn bileşke vektör ile Referans ile ölçülen 16,8 ° 4,81 mm/sn vektörü çıkardığımızda  67,98 ° 5,9521 mm/sn vektör bulunur bu vektör sadece deneme ağırlığının yarattığı vektördür.

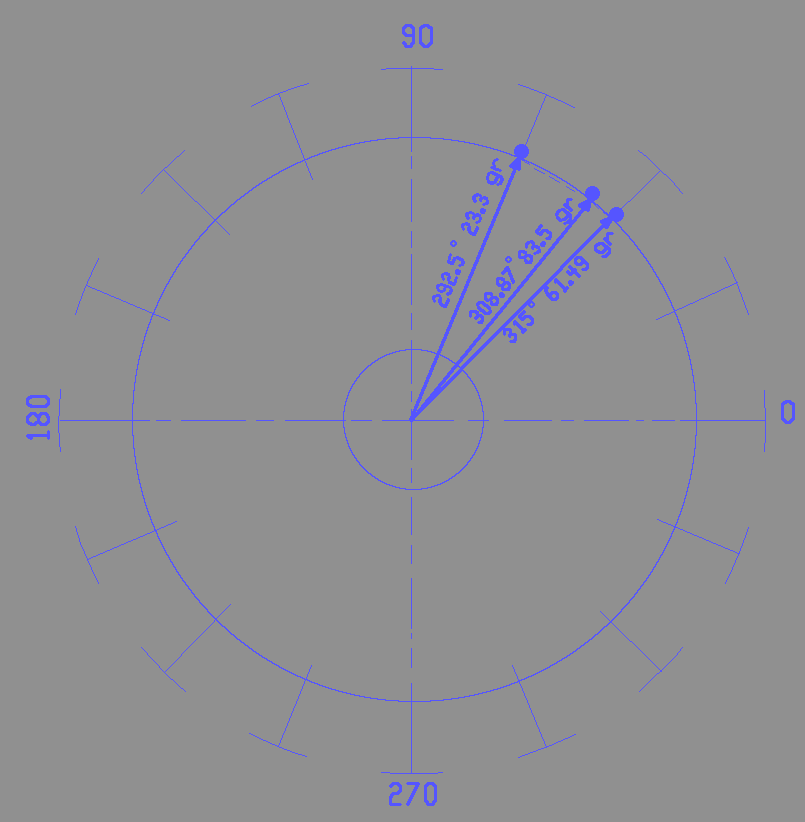

Buradan referans ile ölçülen 16,8 ° 4,81 mm/sn vektörü yok edecek ağırlık eklenecek vektör açısı ve ağırlık miktarı   360 – (67,98 -16,8) = 308,87 ° ve 4,81*103,25 /(5,9621 ) = 83,5 gr hesaplanır. Bu değer kanatların arasında olup balans ağırlığı takacak yer bulunmamaktadır. En yakın (referans kanadına 1. dersek) 14. ve 15. kanatların açısı 292.5 ° ve diğeri 315° dir. 83,5 gr ağırlığı bu kanatların vektörlerine göre bileşkelerine ayırdığımızda 14. kanat 292.5 ° ye
23,3 gr  ve 315 ° ye 61,49 gr düşmektedir.

Deneme ağırlığını söküp 14. ve 15. kanat bağlantı civatalarına bu ağırlıklar ilave edildiğinde

Balans işlemi bitmiş oldu. (Ağırlık olarak 14. kanadın 4 civatasında birinin orjinal civatası demonta edilmiş ve  bunun yerine 15 mm daha uzun bir civata sıkılarak  23,3 gr ağırlık arttırılmıştır. 15. kanadın 4 civatasından birisi demonte edilmiş ve 25 mm daha uzun civata ve 5 adet yaylı rondela ile sıkılarak 61,49 gr ağırlık arttırılmıştır.
